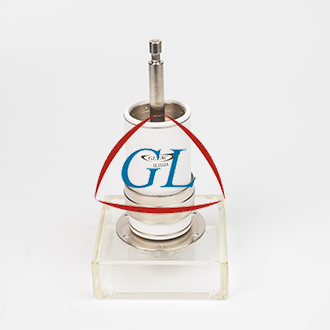

阳极参数
|
|
| 峰值正向阳极电压： |
33kV |
| 峰值反向阳极电压： |
25kV |
| 峰值阳极电流： |
1000A |
| 峰值阳极电流： |
2000A（最大重复频率60pps） |
| 平均阳极电流： |
1.25A |
| 阳极电流上升速率： |
5KA/μs |
| 阳极耗散因子： |
14×109VApps |
| 脉冲功率： |
16.5MW |
|
|
第二栅极参数
|
|
| 空载触发电压： |
300V～1000V |
| 脉冲宽度： |
1μs（min） |
| 脉冲上升速率: |
1KV/μs(min) |
| 延迟时间: |
0.5μs～3μs |
| 峰值反向电压: |
450V(max) |
| 负偏压: |
－50V～－150V |
| 电路阻抗： |
50Ω～800Ω |
|
|
| 第一栅极脉冲参数 |
|
| 空载脉冲电压： |
300V ~ 1000V |
| 脉冲宽度： |
2us(min) |
| 脉冲上升速率： |
1KV/us |
| 峰值反向电压： |
450V max |
| 驱动电流： |
0.3A～1A |
|
|
第一栅极直流参数
|
|
| 直流电压： |
75V～150 V |
| 直流电流： |
50mA ~ 100 mA |
|
|
加热电压、电流
|
|
| 加热电压： |
6.3V±5%Vac |
| 加热电流： |
21A±2A |
| 加热时间: |
5min(min) |
|
|
机械参数
|
|
| 外形及尺寸： |

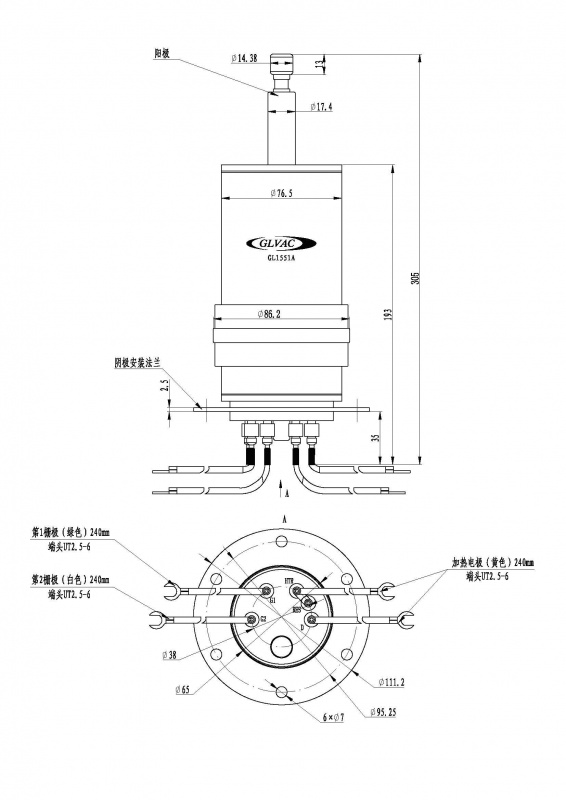

见外形图 |
| 安装位置： |
任意位置（见注解1） |
| 冷却方式： |
风冷 （见注解2、3） |
|
|
国外参考型号
|
|
| E2V： |
CX1551 |
|
|
注释
1 氢闸流管安装必须利用阴极安装法兰，且阴极安装法兰与地相连；
2 阴极加上加热电压工作时，阴极底盘需进行风冷；
3 氢闸流管工作时，陶瓷外壳、阳极和栅极部位的温度不得超过150℃,阴极底盘部位的温度不得超过120℃。
